E3.séries de Zuken est une véritable solution d'ingénierie simultanée qui répond aux exigences avancées en matière de documentation électrique, de conception d'armoire de distribution et de harnais de câblage et d'assemblage automatisé.

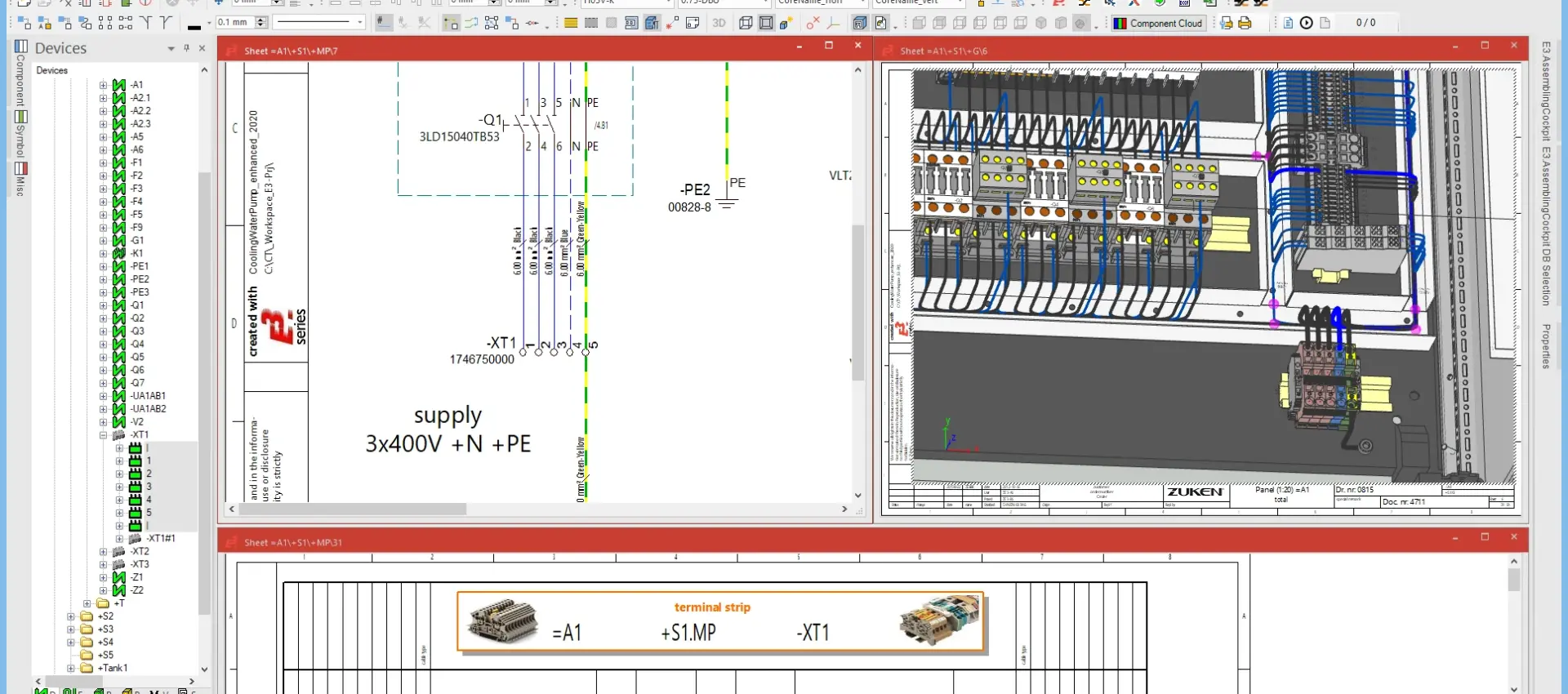

E3.séries facilite un processus de conception et de fabrication efficace et précis pour la planification électrique et fluidique, la planification du câble, l'implantation de l’armoire de commande et la conception de harnais de fil. E3.séries fournit une approche de conception intégrée et cohérente qui aide à éliminer les erreurs, à améliorer la qualité et à réduire le temps de conception.
Avec sa gestion centralisée de toutes les données pertinentes, E3.séries génère un « jumeau numérique » qui sous-tend tous les process tout au long du processus d'ingénierie et de fabrication.
Les projets E3.séries contiennent toutes les vues d'une conception, depuis les schémas jusqu'à l'implantation armoire de distribution et les sorties de données pour la fabrication et l'assemblage.
Les bibliothèques de composants intelligentes prennent en charge le process de conception avec une sélection automatique des composants et des contrôles de commande en temps réel, ce qui permet d'éviter les erreurs.
E3.séries est compatible avec les systèmes MCAD, offrant une solution d'ingénierie complète du concept à l'implémentation physique.
L'automatisation de l'ingénierie et de la production des armoires de commande a un potentiel important pour assurer une production efficace dans un environnement sur terre. Le jumeau numérique généré dans E3.séries fournit une base idéale pour obtenir des avantages substantiels
This is a YouTube video. By clicking on this video, you agree to Google/YouTube's Privacy Policy & Terms of Use . You also agree to our Privacy Policy.

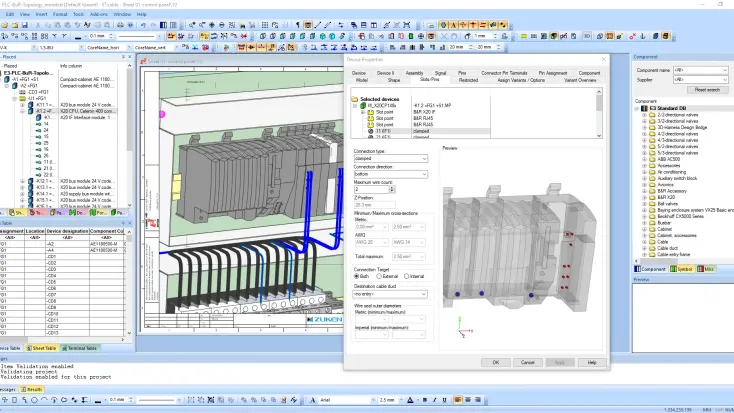

Logiciels d'implantation armoire de distribution armoire E3. permet aux ingénieurs d'implantation des composants à l'intérieur des boîtiers d'armoire en 3D et 2D. Les points d'accrochage automatiques intelligents permettent de placer facilement les pièces à leur emplacement correct. Les affrontements peuvent être évités avec des restrictions de hauteur et d'exclusion.
E3.armoire est intégré dynamiquement avec E3.schematic et E3.câble. Les utilisateurs peuvent facilement naviguer entre l'armoire et le schéma, et les modifications apportées aux deux sont immédiatement répercutées.

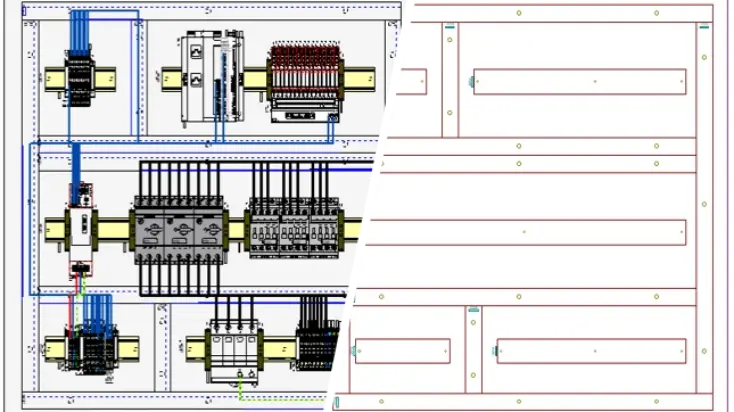

E3.CutOut génère des données d'un seul clic qui peuvent être lues dans tous les centres d'usinage communs pour le boîtier mécanique et la production de plaque de support.
En outre, un dessin peut être généré dans la feuille de données E3 à des fins de documentation.

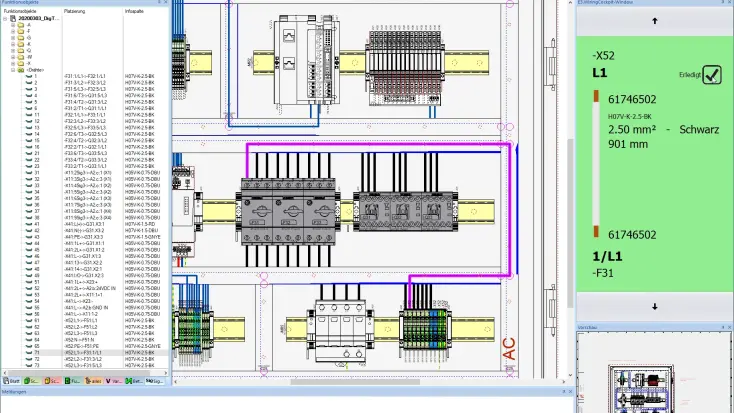

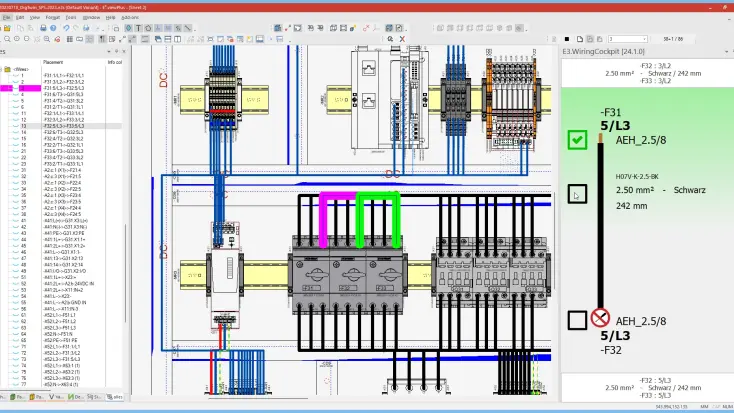

E3.wiringCockpit fournit une assistance numérique pour le câblage de l'armoire de commande sur un terminal portable. Le chemin du câblage dans l'armoire de commande sera mis en surbrillance et toute informations supplémentaire pertinente pour l'utilisateur sera fournie.
La connexion complète de chaque câblage peut être confirmée d'un clic et le fil suivant s'affiche. Les progrès des câblages sont entièrement documentés. En cas d'interruption, le travail peut être repris exactement au même point.
E3.WiringChecks prend en charge l'essai d'une machine, d'un véhicule ou d'une armoire de commande entièrement câblés avant ou pendant la phase de mise en service. Les résultats peuvent être documentés dans l'enregistrement de données E3. Les descriptions des erreurs sont accessibles à tous les départements concernés, de l'ingénierie à la production, et les problèmes attribués sont accessibles et traités. De cette manière, la correction d'erreur et les contrôles de suivi peuvent être effectués dans un process contrôlé
E3.wiringCockpit fournit une assistance numérique pour le câblage de l'armoire de commande sur un terminal portable. Le chemin du câblage dans l'armoire de commande sera mis en surbrillance et toute informations supplémentaire pertinente pour l'utilisateur sera fournie.
La connexion complète de chaque câblage peut être confirmée d'un clic et le fil suivant s'affiche. Les progrès des câblages sont entièrement documentés. En cas d'interruption, le travail peut être repris exactement au même point.
E3.CutOut génère des données d'un seul clic qui peuvent être lues dans tous les centres d'usinage communs pour le boîtier mécanique et la production de plaque de support.
En outre, un dessin peut être généré dans la feuille de données E3 à des fins de documentation.

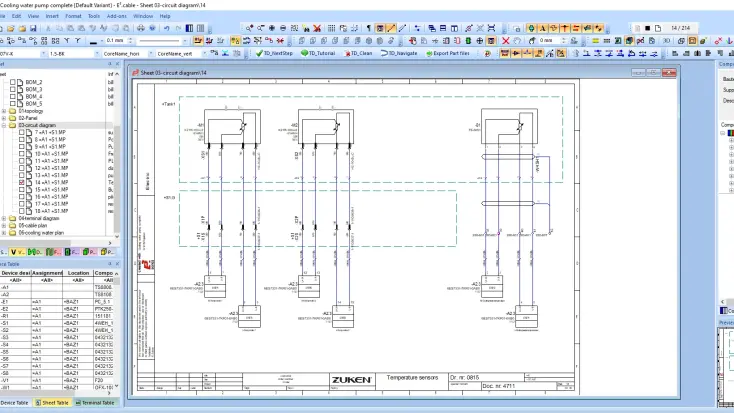

E3.schematic fournit aux ingénieurs électriques une solution facile à utiliser pour la conception et la documentation de systèmes de commande électrique, y compris des schémas, des plans de bornes et des automates programmables.
E3.schematic est au cœur de tous les modules E3.séries. Il gère toutes les données de conception, y compris les documents associés tels que les nomenclatures, les listes de connexions, les instructions de montage et les feuilles de données. Sa structure de données orientée objet garantit que les instructions de fabrication correspondent toujours aux données de conception.

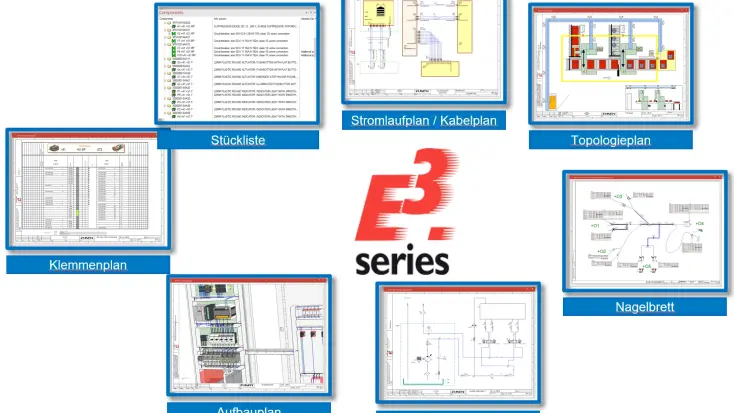

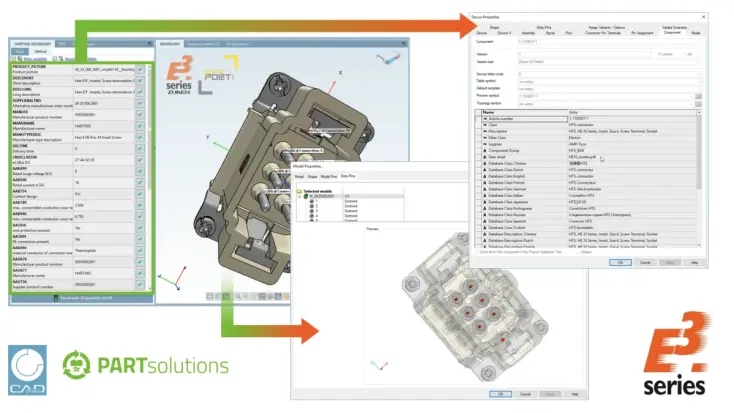

La suite de solutions de logiciels E3.séries de Zuken est complétée par une gamme complète de modules de logiciels supplémentaires. Des visionneuses gratuites et des téléchargements de composants en ligne dans le cloud de composants Zuken pour E3.séries à une solution complète de gestion de données d'ingénierie avec des concepts d'autorisation, de gestion de révision et de configuration et d'intégration PLM/ERP, tous les process d'ingénierie en ingénierie électrique sont couverts.
E3.CutOut génère des données d'un seul clic qui peuvent être lues dans tous les centres d'usinage communs pour le boîtier mécanique et la production de plaque de support.
En outre, un dessin peut être généré dans la feuille de données E3 à des fins de documentation.
En utilisant E3.séries de Zuken, KRONE a relié ECAD, MCAD et ERP pour développer un process d’ingénierie et d’approvisionnement numérique intégré, réalisant des avantages considérables pour l’approvisionnement et le service.
Grâce à une représentation intégrale des informations de produit mécaniques et électriques, KRONE a pu faire de solides progrès dans la mise en œuvre de ses principales stratégies d'optimisation d'entreprise : Industrie 4.0 et Agriculture 4.0.

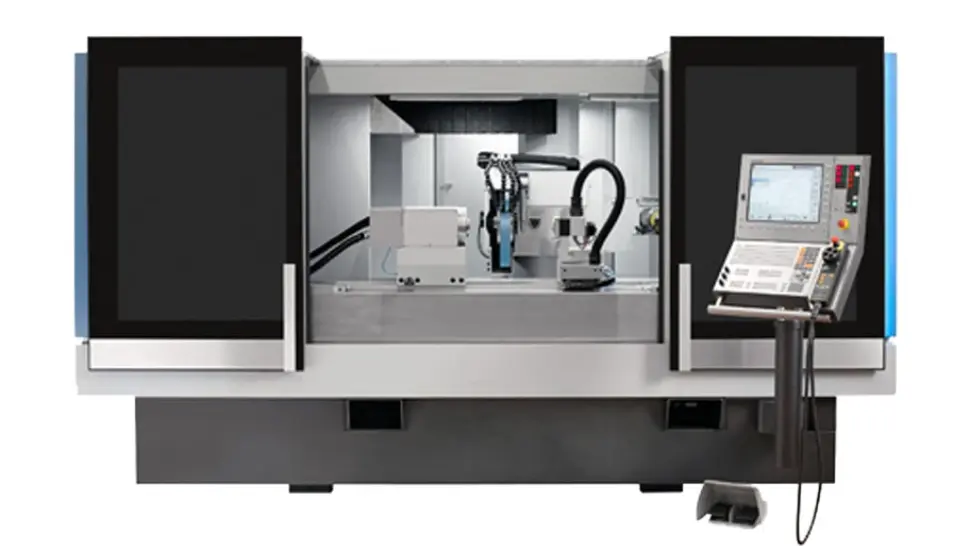

Kellenberger développe et produit des rectifieuses de précision à commande numérique et des systèmes pour des secteurs tels que l'automobile, les appareils médicaux et les machines industrielles.

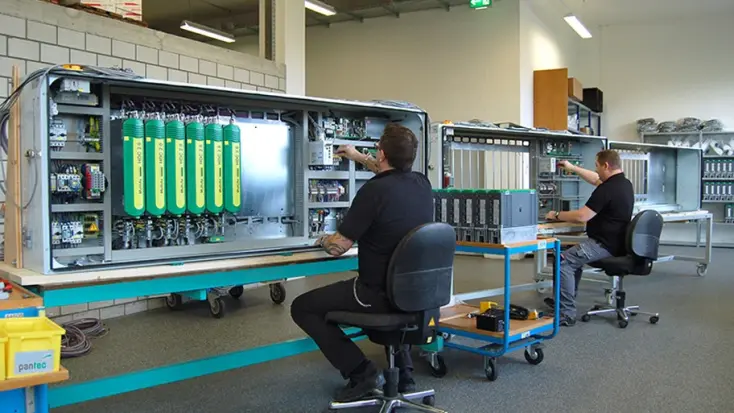

« En utilisant E3.séries, nous avons pu atteindre des niveaux d'efficacité opérationnels ultra élevés en interne et des économies de coûts, et nous avons également aidé nos clients à être plus efficaces et compétitifs sur leurs marchés. »
Markus Hanefeld, Directeur des ventes, Pantec Automation

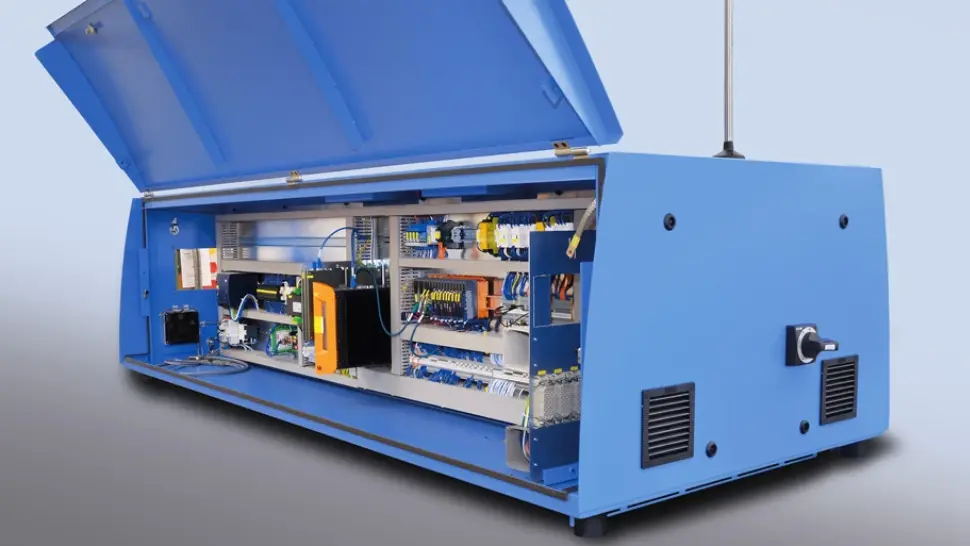

Müller Martini fournit des machines de traitement d'impression personnalisées et hautement flexibles à l'industrie graphique. La société suisse a profité du remplacement d'une installation CAO en fin de vie pour repenser les procédures établies en génie électrique et le transfert à la production.
En introduisant E3.séries, jusqu'à 80 % de toutes les configurations de machine peuvent maintenant être sélectionnées dans l'arborescence de caractéristiques d'un seul projet E3.séries. Ils utilisent également E3.séries données pour la commande CN dans la fabrication armoire de commande pour réduire les coûts de fabrication globaux.
